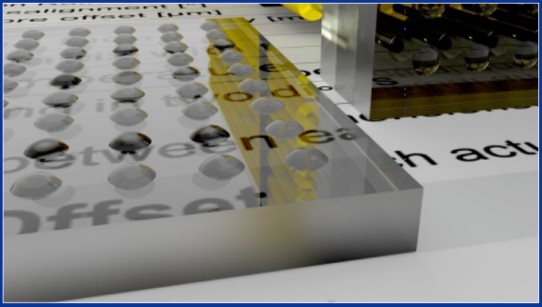

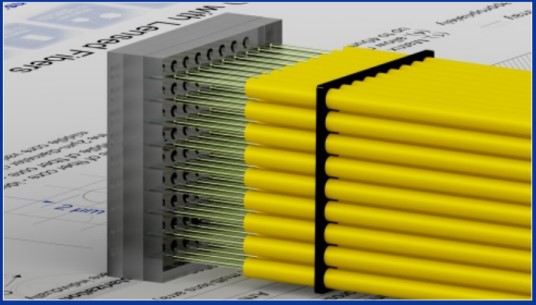

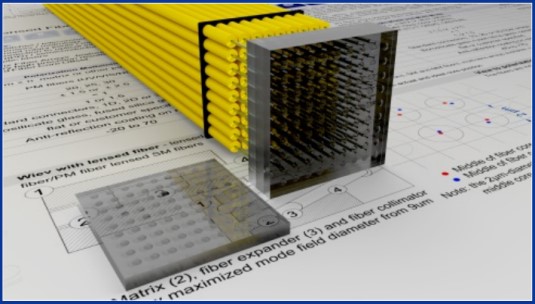

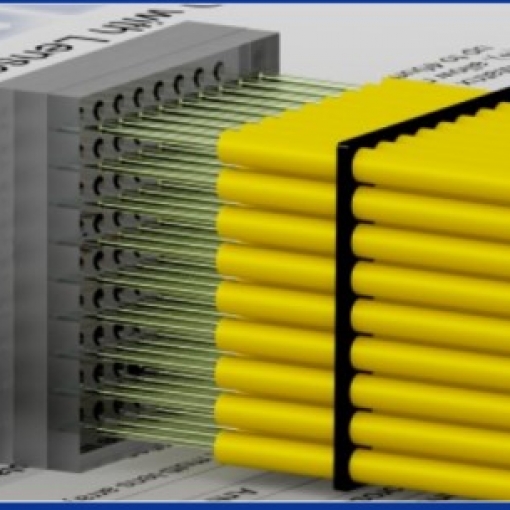

Szál csatolt mikro lencse elrendezés (mátrix)
Micro-lens array with fiber interface
A 2D szál elrendezést mikro lencsés elrendezéssel (MLA - Mico Lens Array) együtt alkalmazva egy jó minőségű, nagy csatorna számú, testreszabott szál csatolt lencse elrendezést (MLA) érhetünk el minimális szög eltérési hibával a kilépő fény nyalábokra vonatkozóan.
A megfelelő MLA kiválasztása mindig a megrendelő igénye szerint történik ( pl. a kilépő fény alakja, a szál típusa illetve az alkalmazott hullámhossz). A szálak másik végét csatlakozóval lehet ellátni (pl. E2000, LC, SC, FC, ST vagy MTP csatlakozókkal). Az előre meghatározott szál hosszakkal az MLA rozsda mentes acél házba tokozható a könnyebb felhasználás érdekében a célzott alkalmazásnak megfelelően.
Fontos tulajdonságok:
- Optikai szálak aktív hangolású össze illesztése a mikor lencse elrendezéshez (2D mátrix)
- Minimális fény nyaláb dőlési szög
- Nagy pontosságú nyaláb pozícionálás
- Testreszabott szál elrendezési mátrix
- Különböző szál típusok ( SM, PM, MM (STEP/GRIN)) / igény szerinti MLA tokozás lehetséges.
Alkalmazások: Optikai kapcsolók, Képalkotás, Szenzor rendszerek
|
MLA tulajdonságok |
SM és MM változat |
PM változat |
|
Méret [mm] |
12 x 12 |
12 x 12 |
|
Lencse elrendezés |
m × n, hexagonális rács vagy egyéb |
m × n, hexagonális rács vagy egyéb |
|
Szál típusa |
MM (Lépcsős index vagy Grad. Index) |
PM szálak (UV/VIS/NIR) |
|
SM (ITU-T G.652d, G.657a, b ) |
||
|
Szög illesztetlenségi hiba [°] |
- |
± 1,5 vagy ± 2,5 |
|
Kioltási arány [dB] |
- |
20, 25, 30 |
|
Szál elrendezés / MLA alapanyagok |
Boroszilikát üveg, SiO2 / SiO2, BK7 |
Boroszilikát üveg, SiO2 / SiO2, BK7 |
|
Kimeneti csatlakozók |
E2000, LC, SC, FC, ST, MTP |
E2000, LC, SC, FC, ST, MTP |
|
Működési hőmérséklet tart. [°C] |
-40 …. +85 |
-20 …. +70 |
|
Nyaláb tulajdonságok |
Értékek |
|
Hullámhossz [nm] |
850, 980, 1310, 1550 vagy igény szerint |
|
Működési távolság [mm] |
Tyi. 25 vagy igény szerint |
|
Beiktatási csillapítás [dB] |
Tip. 1 |
|
Reflexiós csillapítás [dB] |
> 50 |
|
Tengely iránytartás [°] |
Tip. < 0,2 |
|
Nyaláb szélesség [µm] |
Tip. 300 vagy igény szerint |
Igény alapján megtervezzük a mikro lencse mátrixból kilépő fény nyaláb paramétereit.
A számításhoz a következő bemenő adatokra van szükségünk:
- Működési hullámhossz,
- Szál típusa,
- Hatótávolság,
- Nyaláb szélesség

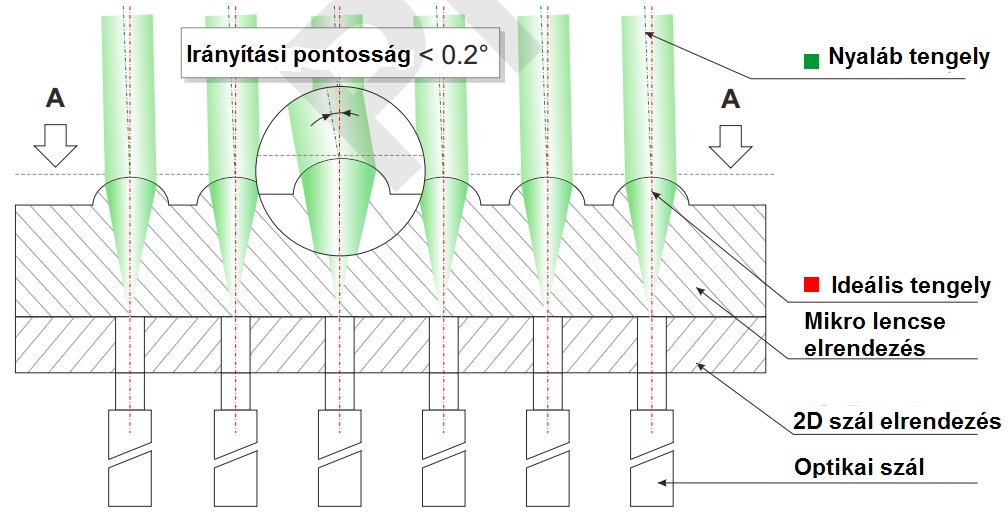

Szál csatolt mikro lencse elrendezés (mátrix)

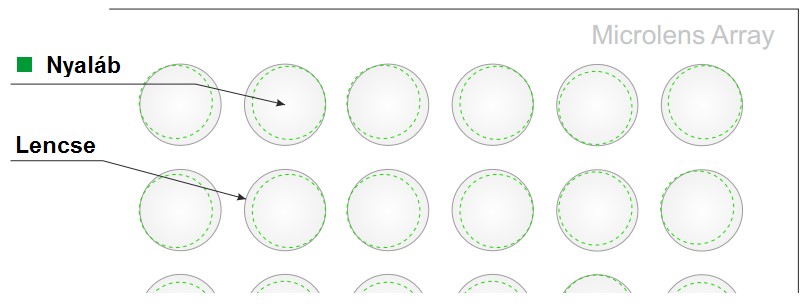

"A" Nézet
Az aszférikus lencse mátrixba történő precíz és aktív szál illesztésnek köszönhetően minden csatornára garantálni tudjuk a minimális beiktatási csillapítást valamint a kilépő nyaláb minimális ofszetjét és dőlés szögét. Az alkalmazott gyártási eljárás illetve a kiegészítő szélessávú anti-reflexiós bevonat segítségével minimálisra szorítható a visszatükröződésből adódó veszteség.
Igény szerint nagy teljesítményű megoldások is elérhetők.
