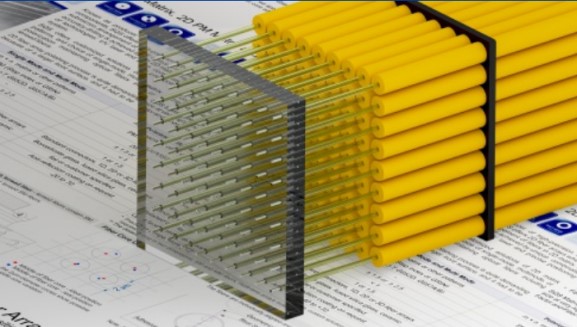

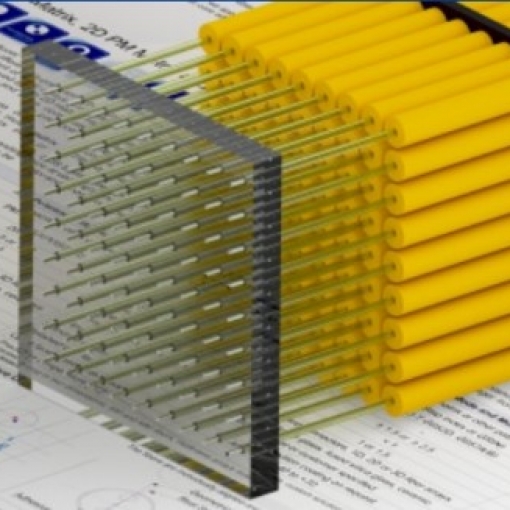

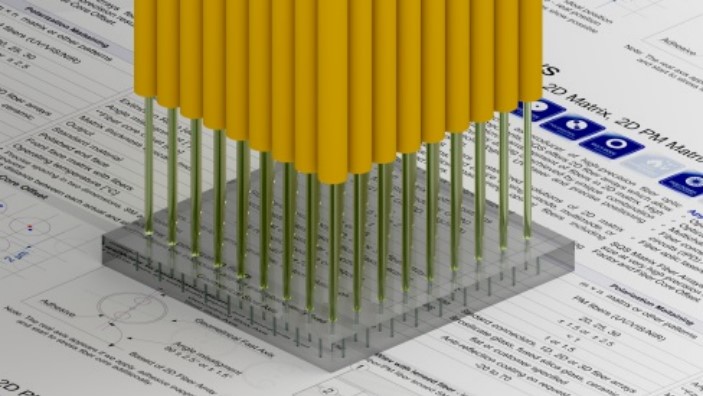

Fiber Matrix Array

A  2D Mátrix szál elrendezés esetén mikron alatti pontosságot érhetünk el. A nagy pontosságú fúrásokat az UV lézer és a precíz pozícionáló rendszer együttes kombinációjából adódik. Testreszabott megoldások vannak különféle 2D mátrix mintákra  különböző optikai szálakkal (SM, MM, PM) a lencsével ellátott szálakat is beleértve. A könnyebb kezelhetőség érdekében ezek a szál mátrixok fém tokba kerülnek elhelyezésre. Szükség esetén az optikai szálak csövezéssel védhetők és a másik végen bármilyen csatlakozóval végződtethetők (SM, MM).





SM és MM, változatok

 PM verzió

Szálak elrendezése

m x n hexagonál mintázat
vagy egyéb

m x n hexagonál mintázat
vagy egyéb

Szál típusa

MM, lépcsős / vagy gradiens index
SM, (ITU-T G.652d, G.657a, b)

PM szálak  (UV/VIS/NIR)

Szál mag ofset  [µm]*

< 1

< 1

Szálközép távolságok (µm)

x:250, y:500; 125/250µm szálra
x:350, y:350; 125/250µm szálra

x:250, y:500; 125/250µm szálra
x:350, y:350; 125/250µm szálra

Szög illesztetlenség [°]

-

± 1.5 or ± 2.5

Kioltási arány (PER), dB

-

20, 25, 30 dB

Mátrix vastagság  [mm]

1 vagy 1.5

1 vagy 1.5

Mátrix alapanyag

boroszilikát üveg, SiO2, kerámia

boroszilikát üveg, SiO2, kerámia

Homlokfelület

Sík (0°) vagy szögben polírozott

Sík (0°) vagy szögben polírozott

Anti-reflexiós bevonat a homlok
felületen

R<0.1%, 400 - 2000nm esetén

R<0.1%, 400 - 2000nm esetén

Kimenet

optikai csatlakozók, 1D, 2D
 vagy 3D fiber elrendezés

optikai csatlakozók, 1D, 2D
 vagy 3D fiber elrendezés

Működési hőmérséklet

-40 +85°C vagy egyéb

-20 +70°C vagy egyéb



* Eltérés pontossága 2 dimenzióban a szál mag közepe és az ideális szálközép távolsága. Ez a paraméter magába foglalja együttesen a fúrás pontosságot, a mag és köpeny koncentricitási hibát  és a köpeny körkörösségi hibát.

Alkalmazások:

Optikai kapcsolók, Telekommunikáció, Optikai szenzorok, Méréstechnika, Több csatornás optikai forgó csatlakozók, Orvostechnika, Szál csatlakoztatás  optikai integrált áramkörhöz (IPD), Félvezető ipar, Száloptikai lézerek.

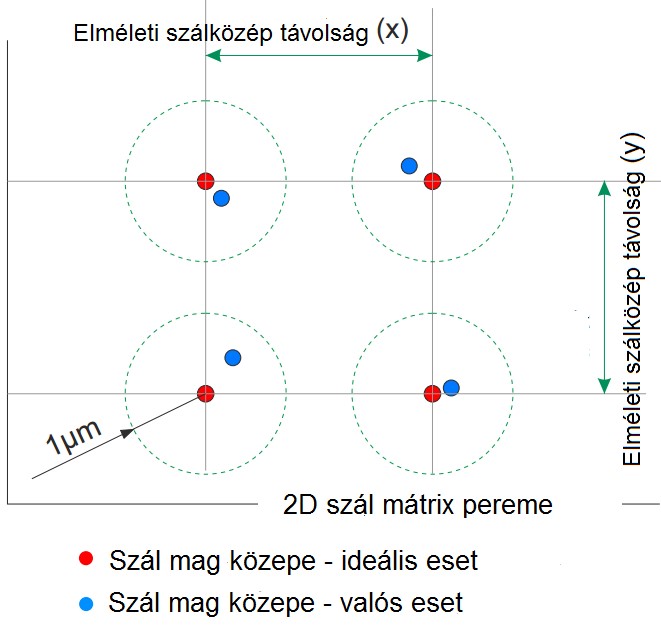

Szálmag ofszet:

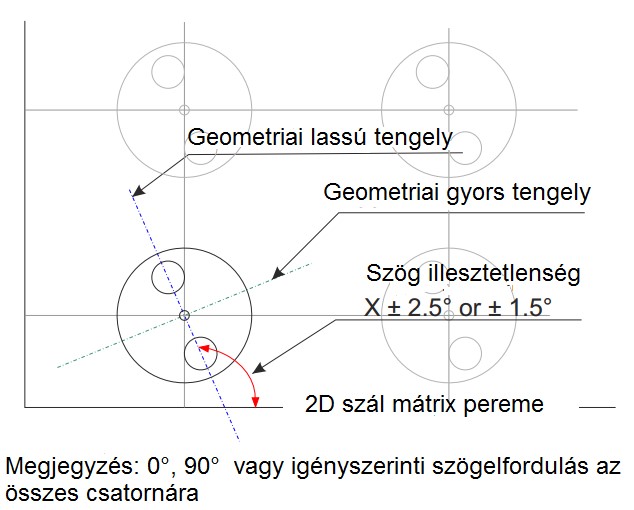

Szög illesztetlenség (PM verzió)

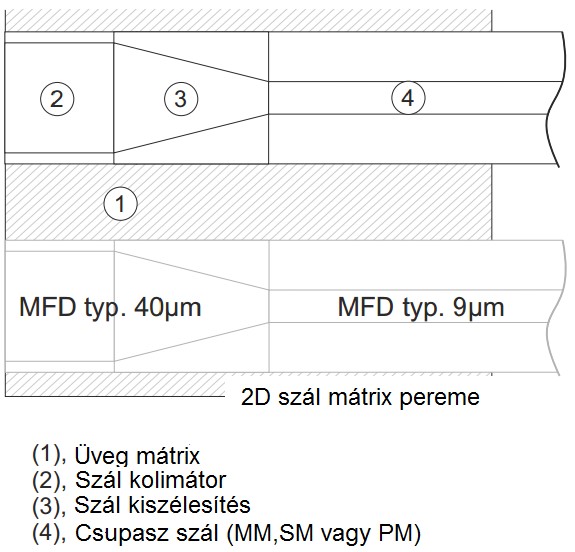

2D Szál elrendezés lencsékkel ellátott szálakkal

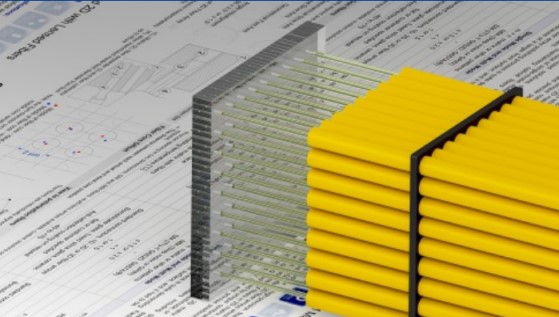

2D SZÁL ELRENDEZÉS 81 SM SZÁLLAL (IGÉNY SZERINTI EGYEDI MEGOLDÁS)
