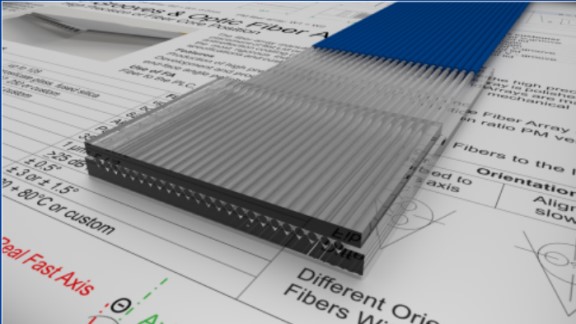

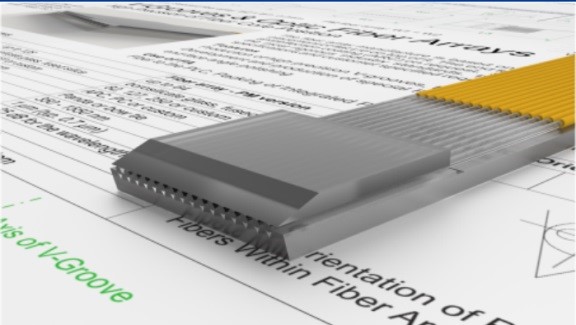

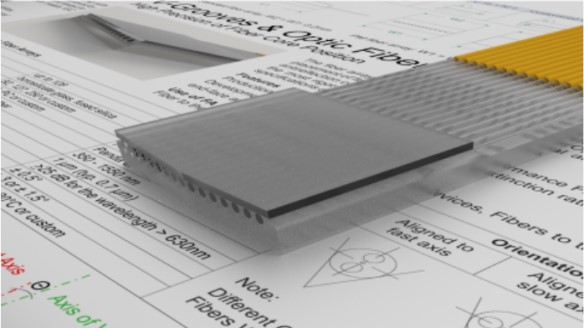

Szál elrendezés (Fiber Array)

Szál elrendezés PM verzió

PM szál iránya

Csatornák

128 - ig

64-ig

Gyors tengelyre
hangolva

Lassú tengelyre
hangolva

Igény szerint
állítva

Vájatolt anyag / fedő anyag

boroszilikát üveg, SiO2

boroszilikát üveg, SiO2

V-vájat-csúcs távolságok

82, 127, 250 vagy igény szerint

82, 127, 250 vagy igény szerint

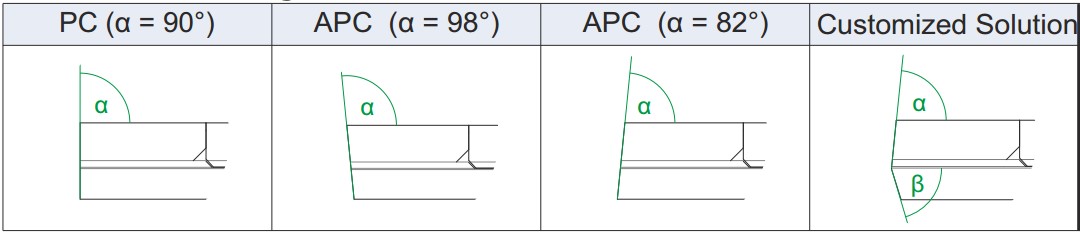

Polírozott homlokfelület

APC, PC vagy igény szerint

APC, PC vagy igény szerint

Szál típusa

SM, MM, vagy egyéb

Pand vagy bow tie

Hullámhossz tartomány

350 - 1550 nm

350 - 1550 nm

Szál mag ofset

0.5 µm (typ. 0.3 µm)

1 µm (typ. 0.7 µm)

Kioltási arány (PER)

-

 >25 dB ( > 630nm-re)

Megjegyzés:
A PM szálak különböző irányai a szál elrendezésen
belül lehetségesek!

Szög illesztetlenség Θ

-

± 0.5°

Működési hőmérséklet

-40 +85°C vagy egyéb

-20 +80°C vagy egyéb

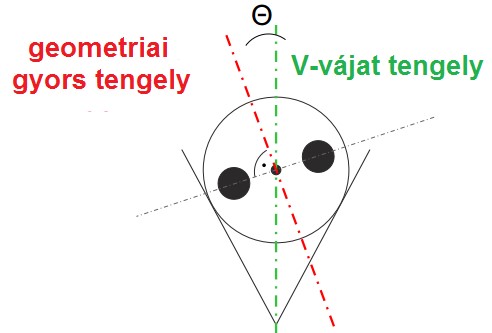

Szög illesztetlenség ( Θ )

A Szög illesztetlenségi paraméter értéke mutatja meg, hogy
a szál elrendezési eszköz (Fiber Array) milyen pontossággal
lett összeszerelve.

Ez a szög megmutatja az eltérést a PM szál
geometriai tengelye és a V-vájat tengelye között. Ez a szög
illesztetlenségi hiba hatással van a teljes polarizációs kioltási
arányra (PER - Polarization Extinction Ratio ) két össze
illesztett szál elrendezés között.
