Hermetikus száloptikai átmenet
Vákuum és nagynyomású alkalmazások számára
Az SQS Vláknová Optika -nak nagy tapasztalata van a testre szabott optikai szál átmenetek gyártásában és azok különleges karimákba (tömszelencékbe) történő szakszerű beszerelésében. A szál tömítés technológiája lehetőséget ad extrém vákuumú vagy nagy nyomású alkalmazásokra valamint semlegesen viselkedik különféle olajokra és gázokra. Ezek az átmenetek (feedthrough) mono- és multimódusú valamint polarizáció megtartó szálak átvezetésére alkalmasak. Az eszközök szigorú vizsgálaton mennek keresztül és az optikai paramétereknek kötelező megfelelni a jól ismert szabványoknak, IEC, CELENEC és Telecordia. Az eszközök adapter vagy pigtail típusú interfészekkel rendelkezhetnek.

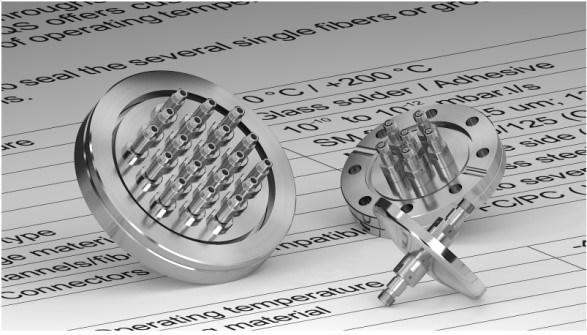

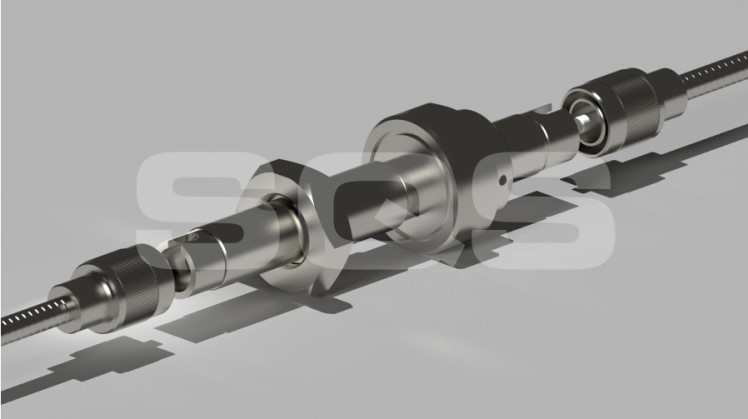

Vákuum száloptikai átmenetek adapter interfészekkel
- A szál átmenet karimával együtt csatlakozik O-gyűrű segítségével ami a karimában könnyű cserélhetőséget biztosít egy fellépő sérülés esetére vagy különböző szálak alkalmazásakor.
- A ferrule hüvely könnyű cserélhetősége az adapteren belül a szál átmenet mindkét oldalán.
- Szabványos és testre szabott egyedi karimákat ("tömszelencéket") kínálunk igény szerinti anyagokból.
- Működési hőmérsékleti tartomány: - 40°C /+85°C, .,
- 40°C /+180°C
- Alkalmas ultra extrém vákuum környezetben.
|
Magas Vákuum (HV) & Ultra Magas Vákuum (UHV) |
|
|
Működési hőmérséklet |
-40 + 85°C / -70 +200°C |
|
Tömítő anyag |
Ragasztó / Üveg forrasztó anyag |
|
Tömítő képesség (hermeticitás) |
10¹⁰ - 10¹² mbar.l/s |
|
Karima típus |
CF, KF, karima nélkül |
|
Karima alapanyag |
Rozsdamentes acél - 304, 304L, 316L, egyéb |
|
Ház alapanyag |
Rozsdamentes acél - 304L, 316L, egyéb |
|
Csatorna szám (szál átmenet db/karima) |
Függ a karima mérettől * |
|
Adapter interfész |
FC/APC, FC/PC, SMA 905 (FSMA) ** |
|
Szál típus |
SM ( 405nm - 2000nm ), MM ( UV, VIS, NIR ), PM*** |
* Minden szál átmenet eltávolítható a karimából
** Az adapterek és a bennük lévő kerámia hüvelyek kicserélhetők a szál átmenetben
*** Hőmérséklet tartomány (-20°C +70°C)

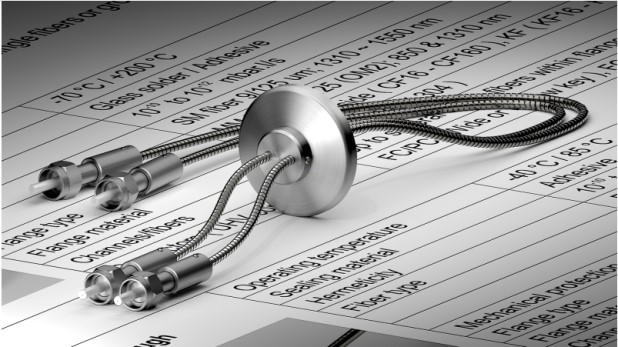

Vákuum száloptikai átmenetek pig-tail interfészekkel
- Az eszköz mono-, multi módusú és PM (polarizáció megtartó) szálakkal készül.
- Szabadon választható kimeneti és bemeneti szál hosszak.
- Különböző típusú csatlakozók.
- Szabványos és testre szabott egyedi karimákat ("tömszelencéket") kínálunk igény szerinti anyagokból.
- Működési hőmérsékleti tartomány: - 40°C /+85°C ; -40°C /+180°C
- Kimenő-/ bemenő szálak védelme PTFE vagy rozsdamentes acél csövezéssel.
|
Magas Vákuum (HV) & Ultra Magas Vákuum (UHV) |
|
|
Működési hőmérséklet |
- 40°C / + 85°C (SM és MM szálakra) |
|
Tömítő képesség (hermeticitás) |
10¹⁰ - 10¹² mbar.l/s |
|
Szál típus |
PM panda szál; Hullámhossz tartomány: 400 …. 2000nm |
|
SM szál; Hullámhossz tartomány: 400 …. 2000nm |
|
|
MM szál; lépcsős vagy gradiens index |
|
|
Szálvédelem, csövezés |
Rozsdamentes acél flex csövezés (Ø 3mm) |
|
Karima típus |
Cf16 - CF160, KF16 - KF50 vagy felhasználó igénye szerint |
|
Karima alapanyag |
Rozsdamentes acél (304, 304L és 316L) avagy egyéb |
|
Csatlakozó (rozsdamentes acél) |
FC/PC, FC/APC, SMA 905 |
|
Csatlakozó (nikkelezett sárgaréz) |
FC/PC, FC/APC, ST/PC, SMA 905, PM FC/PC, PM FC/APC |

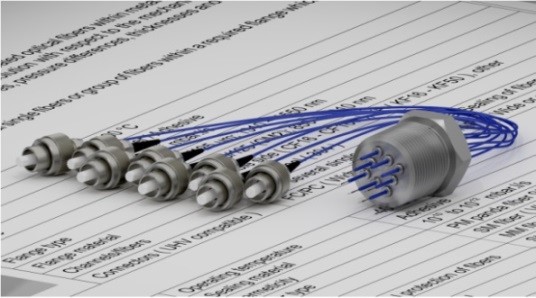

Nagy nyomású száloptikai átmenetek
- Megfelel a kisméretű átmenetek követelményeinek egy karimában nagy számú tömített szálakra vonatkozóan.
- Mono- vagy multimódusú szálakkal készül az UV…. IR hullámhossz tartományban.
- Szabadon választható kimeneti és bemeneti szál hosszak.
- Különböző típusú csatlakozók beleértve az ipari felhasználású optikai csatlakozókat is.
- Szabványos és testre szabott egyedi karimákat ("tömszelencéket") kínálunk igény szerinti anyagokból.
- Működési hőmérsékleti tartomány: - 40°C /+85°C; -40°C /+180°C
- Kimenő-/ bemenő szálak védelme PTFE vagy rozsdamentes acél csövezéssel.
- Különféle nagy nyomású alkalmazások (rendkívül nagy nyomás 100 MPa) olaj és gáz jelenlétében
|
Működési nyomás tartomány |
100 Mpa -ig |
|
Tömítő képesség (hermeticitás) |
10¹⁰ - 10¹² mbar.l/s |
|
Működési hőmérséklet |
- 40°C / + 85°C |
|
- 40°C / + 180°C (száltól függően) |
|
|
Szál típus |
SM szál; Hullámhossz tartomány: 400 to 2000nm |
|
MM szál; lépcsős vagy gradiens index |
|
|
Szálvédelem, csövezés |
Rozsdamentes acél flex csövezés (Ø 3mm) |
|
Szálátmenet ház |
NPT csőmenet 1/2", NPT csőmenet 2/3" és egyéb *) |
|
Ház alapanyag |
Rozsdamentes acél (304, 304L and 316L) és egyéb |
|
Csatlakozó |
FC/PC, FC/APC, ST/PC, SMA 905, LC/PC, LC/APC |

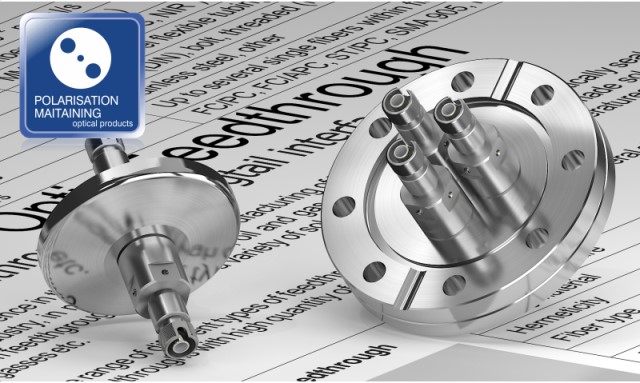

Polarizáció megtartó (PM - Polarization Maintaining) szál átmenet adapter interfésszel
- Polarizáció megtartó vákuum szál átmenet egy adapter interfésszel.
- A PM szál magas kioltási aránya és minimális beiktatási csillapítása a különleges tömítési eljárásnak köszönhetően.
- Adapteres szál átmenetek PM/FC végződésekkel külön adapterek használata nélkül.
- Alkalmas ultra extrém vákuum környezetben.
- Az adapteres szál átmenet a karima belső falán O-gyűrűvel van tömítve.
- Az átmenetet a felhasználó maga is bele szerelheti a karimába.
- A csatlakozón belüli hüvely könnyen cserélhető a szálátmenet mindkét oldalán.
- Szabványos és testre szabott egyedi karimákat ("tömszelencéket") kínálunk igény szerinti anyagokból.
|
Magas Vákuum (HV) & Ultra Magas Vákuum (UHV) |
|
|
Tömített optikai szálak |
Polarizáció megtartó szál (Panda vagy bow tie) |
|
Hullámhossz tartomány |
350 nm - 2000 nm |
|
Kioltási arány |
> 20 or > 25 dB |
|
Szög elhangolódás |
± 2,5° |
|
Tömítő képesség (hermeticitás) |
10¹⁰ - 10¹² mbar.l/s |
|
Karima típus |
CF, KF, egyéb vagy karima nélkül |
|
Karima alapanyag |
Rozsdamentes acél 304, 316L vagy egyéb |
|
Ház alapanyag |
Rozsdamentes acél 304L, 316L vagy egyéb |
|
Működési hőmérséklet |
-20 + 70°C |
|
Adapter Interfész (female) |
FC/APC vagy FC/PC (Keskeny kulcs) |
Hibrid Vákuum száloptikai átmenetek
- Adapter Interfész FC/PC, FC/APC vagy SMA905 a normál légnyomás oldalon és a vákuum oldalon egyaránt.
- Testreszabott pigtail végződés (csatlakozó típus, pigtail hossz vagy a mechanikus szál védelem )
- Az adapteres szál átmenet a karima belső falán O-gyűrűvel van tömítve az egyszerű cseléléshez, módosításhoz.
- A Hibrid átmenet lehet egy önálló termék és elérhető a legtöbb szabványos karimával.
- Szerelhető SM, multi módusú és PM szálakkal.
- Működési hőmérsékleti tartomány: - 40°C /+85°C SM és MM szálak esetén valamint -20°C /+70°C PM szálak esetén.
- Alkalmas magas vákuum és ultra magas vákuum környezetben (HV és UH)
|
Magas Vákuum (HV) & Ultra Magas Vákuum (UHV) |
||
|
Tömített optikai szálak |
SM & MM (GRIN/STEP) |
PM |
|
Hullámhossz tartomány |
UV, VIS, NIR |
VIS, NIR |
|
Kioltási arány |
/ |
>20 or vagy 25dB |
|
Szög elhangolódás |
/ |
± 2.5° |
|
Működési hőmérséklet |
- 40 … + 85°C |
-20 … + 70°C |
|
Tömítő képesség (hermeticitás) |
10¹⁰ - 10¹² mbar.l/s |
|
|
Karima típus |
CF, KF, egyéb vagy karima nélkül |
|
|
Karima alapanyag |
304, 304L, 316L vagy egyéb |
|
|
Ház alapanyag |
304L, 316L |
|
|
Pigtail interfész |
FC/PC, FC/APC, SMA905, LC/PC, LC/APC, … |
|
|
Adapter interfész |
FC/PC, FC/APC, SMA905 |
|
|
Szálvédelem, laza csövezés |
PTFE (átm.=900μm), Rozsdamentes acél flexibilis csövezés (átm.=3mm) |
|
