Eszközök Anti-reflexiós Bevonatokkal (ARC)

Termékek > OPTOMECHANIKAI ESZKÖZÖK - OPTOMECHANICS > Egyéb Optomechanika - Optomechanics (Others)

Nagy teljesítményű optikai jelek csatolása

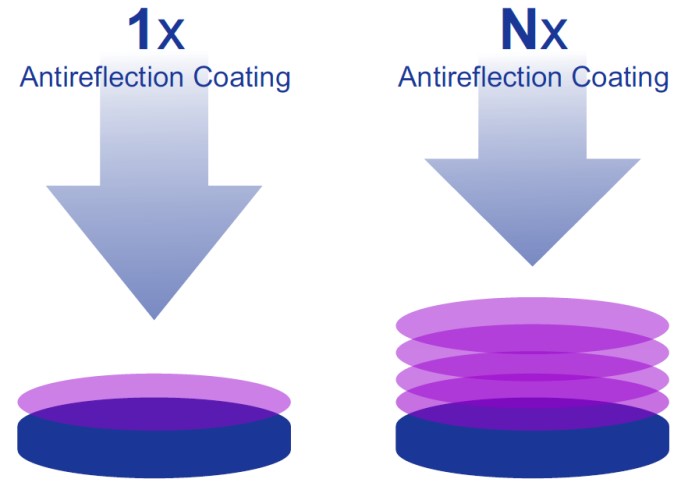

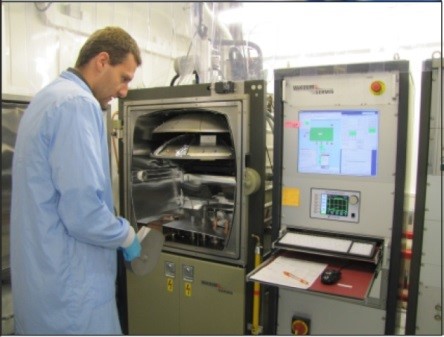

A reflexió mentes felületek  vékony film alkalmazásainál az SQS gőzöléses eljárással fizikai rétegképzéses technológiát használ (physical vapor deposition - PVD) a száloptikai eszközök végződtető felületein.  A reflexiómentes réteg (Antireflection coating - ARC) jelentősen lecsökkenti az optikai jel visszatükröződését, amely átviteli közeg törésmutatójának hiányosságaiból adódik. Ez különösen jelentős a levegő-üveg felületi találkozásnál az optikai szálvégen. Az ARC rendkívül fontos abból a célból, hogy az optikai jel ne verődjön vissza a jel forrásához. Az SQS újonnan fejlesztett technológiájának köszönhetően lehetőség van különleges optikai csatlakozó felületek tervezésére és gyártására. Ezek meghatározott hullámhossz tartományokban működnek és alkalmasak nagy teljesítményű optikai jelek kis reflexióval történő átvitelére. Továbbá a polarizáció megtartó (PM) száloptikai összeállítások esetében is az SQS garantálni tudja nemcsak a kiváló polarizációs kioltási arányt (polarization extinction ratio - PER), hanem a kitűnő felületi reflexiós értéket, melyek vonzók lehetnek a különböző alkalmazások (pl. szenzor technológia) során.









Anti-reflexiós bevonatok (ARC) paraméterei:

Bevonat típusa:

Egyedi AR (vagy "V bevonatok"), Szélessávú AR  és metál bevonatok
(alapvetően titanium)

Reflexiók:

AR <0.5% - < 0.1% (hullámhossztól függően),
keskenysávú alkalmazásokhoz  AR<0.05% ("Szuper -V bevonatok")

Középponti hullámhossz:

532 nm, 840 nm, 1064 nm, 1310 nm, 1480 nm, 1550 nm,
1620 nm (más hullámhosszakra hangolás is lehetséges)

Csatlakozók:

Száloptikai csatlakozók teljes skálája.

Tipikus példák antireflexiós bevonatokra (ARC):

@ 532 ± 20 nm AR < 0,3%, @ 790 ÷ 890 nm AR < 1%
@ 1440 ÷ 1700 nm AR < 0,5%, @ 1550 ± 20 nm AR < 0,1%
@ 1250 ÷ 1700 nm AR < 0,6%, @ 1310 ± 20 nm AR < 0,1%




Metál bevonat

Az SQS különféle metál rétegeztetést kínál főként titániummal, de opcionálisan más anyagokkal is pl.  alumíniummal vagy arannyal. Más hordozókon történő rétegeztetés is lehetséges a felhasználó által megadott hőmérsékleti specifikáció alapján.

  • Változatlanul hagyott alapanyagok réteg felületi struktúrái,
  • Rétegvastagság opcionális 20 nm-től  kb.  2 μm-ig.
  • Gyártás ultra tiszta környezetben a termék minőségének fokozására.


Optikai szálak

  • SM, MM
  • Lépcsős index, Gradiens index profil
  • PM (Panda, Bow-tie, Elliptical-cladding)
  • Lencsézett szálak



Az SQS által kínált  ARC száloptikai eszközök

  • Nagy teljesítményű csatlakozó felületek

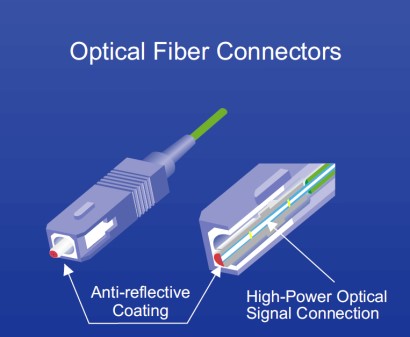

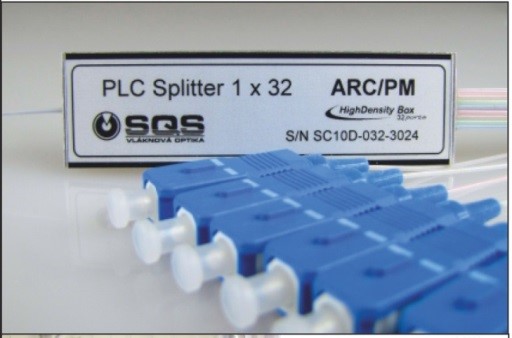

  • Száloptikai csatlakozók

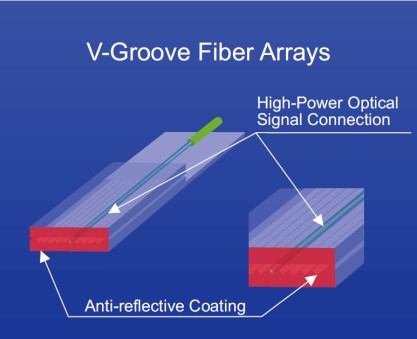

  • V-vájat szál elrendezések ( V-Groove Fiber Arrays )

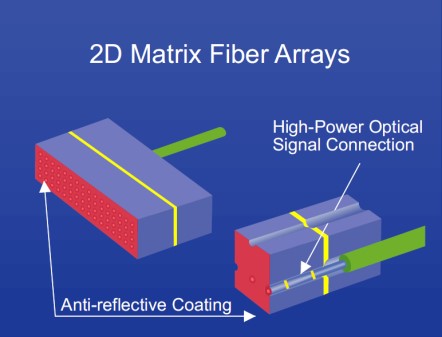

  • 2D Mátrix szál elrendezések



Hullámhossz tartomány

PM/SM/MM optikai szálak @ 355 nm - 1800 nm

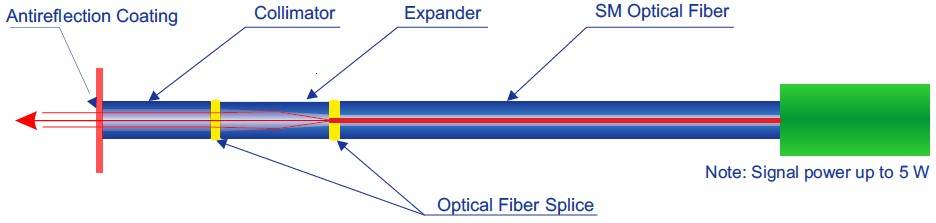

Nagy teljesítményű optikai jel csatolás

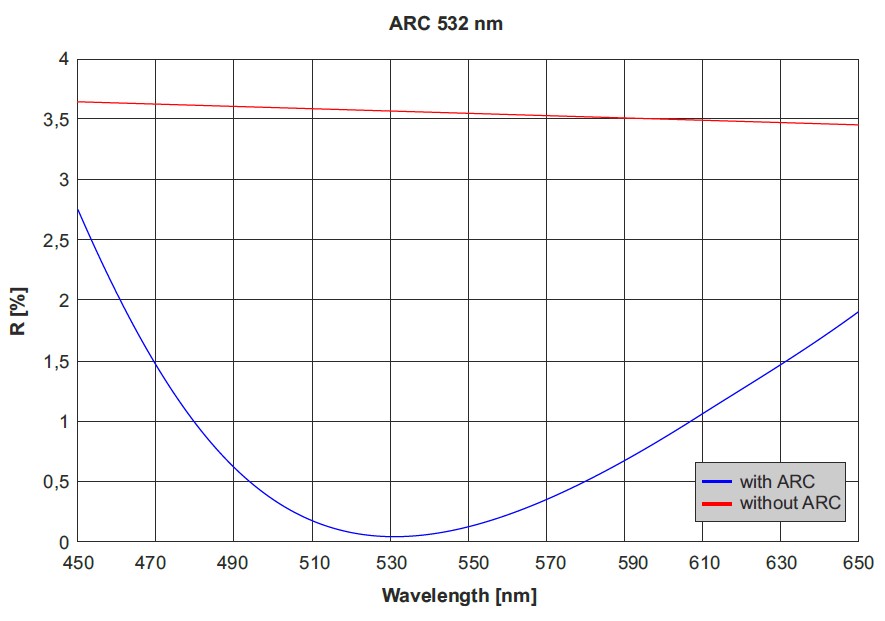

Reflexiós diagram
