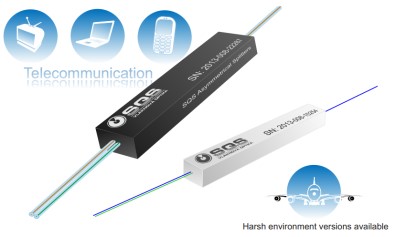

Aszimmetrikus PLC Splitterek

Termékek > OPTOMECHANIKAI ESZKÖZÖK - OPTOMECHANICS > Egyéb Optomechanika - Optomechanics (Others)
  • Hullámhossz független optikai paraméterek
  • PM változat magas polarizációs  kioltási aránnyal
  • Nagy hőmérséklet határok közötti működés
  • Tokozás, száltípusok, csatlakozók a partner igényeinek megfelelően
  • Szélsőséges körülményeknek megfelelő tokozás lehetséges



Aszimmetrikus PLC splitterek a 1260-1650 nm tartományban, 1x2

Osztásarányok:  60/40%, 70/30%, 80/20%, 90/10%, 95/5%, 98/2%

PLC Splitterek 1xN

Osztás
arány
 %

Beiktatási
csillapítás
max:
dB

Polarizáció
függő
csillapítás:
dB

Reflexiós
Csillapítás:
dB

Irányítottság:
dB

Pigtail-es
kivitelezés
(250 µm)
mm

Pigtail-es
kivitelezés
(900 µm)
mm

Pigtail-es
kivitelezés
(2 mm)
mm

PLC Splitter 1x 2

60/40

3,5/4-6

< 0,2

> 55

> 55

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

70/30

3,0/5-7

< 0,2

> 55

> 55

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

80/20

2,6/7-9

< 0,2

> 55

> 55

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

85/15

2,1/8-10

< 0,2

> 55

> 55

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

90/10

1,8/9-12

< 0,2

> 55

> 55

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

95/5

1,2/12-15

< 0,2

> 55

> 55

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

98/2

1/15-18

< 0,2

> 55

> 55

5.6x10x69

5.6x10x69

7.5x12x90



Aszimmetrikus PM Splitterek a 1260-1650 nm tartományban, 1x2

Osztásarányok:  60/40%, 70/30%, 80/20%, 90/10%, 95/5%, 98/2%

PLC Splitterek 1xN

Osztás
arány
 %

Polarizációs
Kioltási arány
dB

Beiktatási
csillapítás
max:
dB

Polarizáció
függő
csillapítás:
dB

Pigtail-es
kivitelezés
250 µm
mm

Pigtail-es
kivitelezés
900 µm
mm

Pigtail-es
kivitelezés
2 mm
mm

PLC Splitter 1x 2

60/40

> 25

3,9/4-6

< 0,2

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

70/30

> 25

3,5/5-7

< 0,2

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

80/20

> 25

3,0/7-9

< 0,2

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

85/15

> 25

2,5/8-10

< 0,2

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

90/10

> 25

2,0/9-12

< 0,2

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

95/5

> 25

1,5/12-15

< 0,2

5.6x10x69

5.6x10x69

7.5x12x90

PLC Splitter 1x 2

98/2

> 25

1,2/15-18

< 0,2

5.6x10x69

5.6x10x69

7.5x12x90

*) PM splitterek rövidebb hullámhosszakra lehetséges





Általános paraméterek:

Reflexiós Csillapítás (dB ):

> 55

Irányítottság (dB):

> 55

Hullámhossz tartomány (nm)

1260-1650

Szál típus

SM(G.652.D/G.657.A)

Működési és tárolási hőmérséklet (°C):

 -40 to +85

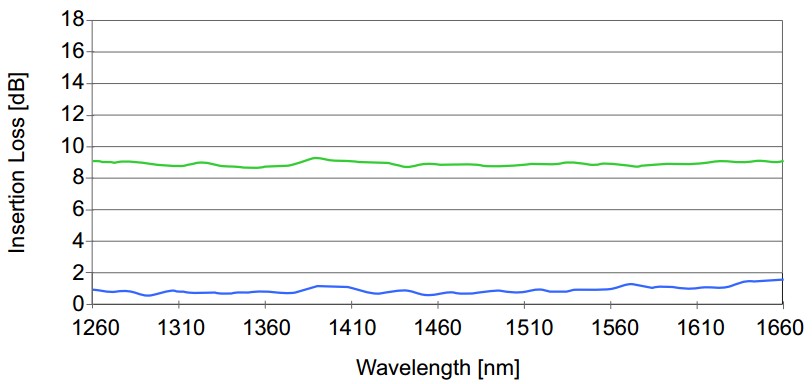

Optikai Paraméterek -  PLC Splitter 1x2 90/10%

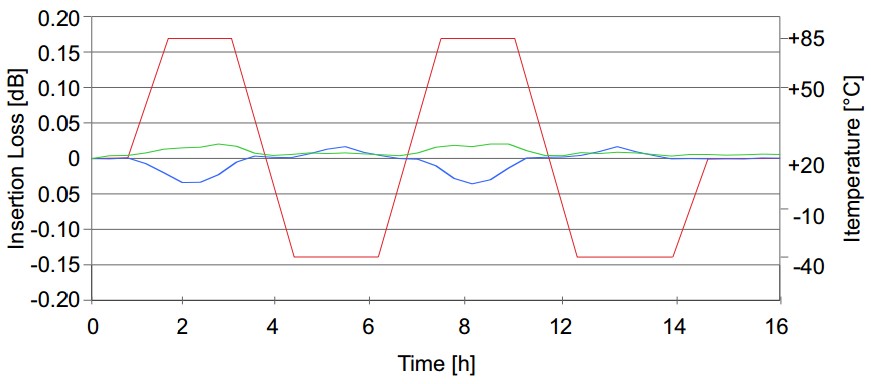

Ciklusos Hőmérséklet teszt -  PLC Splitter 1x2 90/10%
