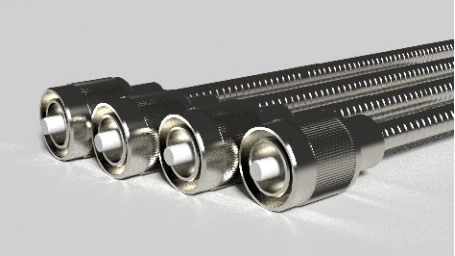

Száloptikai vákuum (UHV) patch kábelek
Vacuum Fiber Optic Patchcords
UHV száloptikai patch kábelek és UHV adapterek a vákuum környezeti alkalmazásokhoz
- Kiváló optikai paraméterek
- UHV kompatibilis patch kábelek / adapterek
- Pontos optikai hossz igény szerint
- UHV száloptikai hermetikus átmenetek (feedthrough) igény szerint
- SM és MM változatban egyaránt

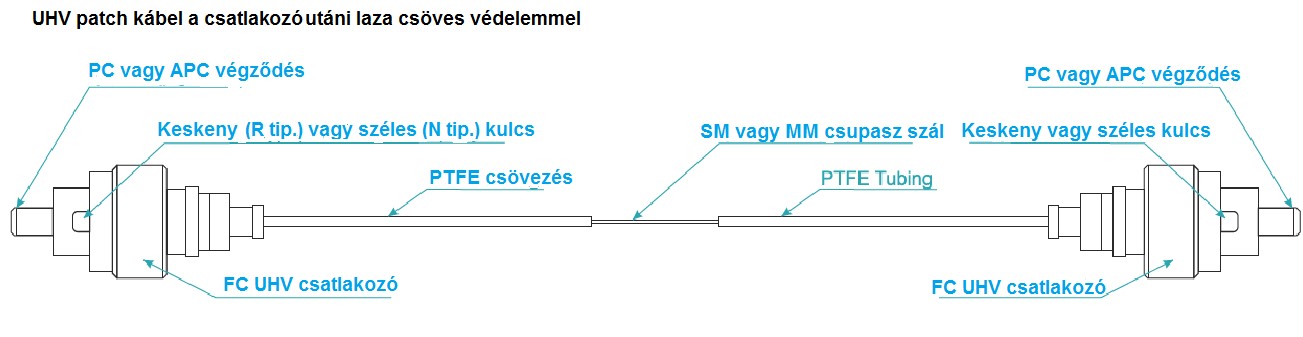

Az SQS által gyártott optikai patch kábelek alkalmazhatók vákuum környezetben 10¯¹² mbar-ig. Ehhez megfelelő ragasztási eljárásra és UHV csatlakozókra valamint laza cső védelemmel ellátott csupasz szálra van szükség. Ezekhez a patch kábelekhez megfelelően illeszkedő UHV FC adapterek és hermetikus átmenetek igényelhetők pigtail- illetve adapter interfésszel.
|
FO Patch kábelek - Paméterek |
SM |
MM |
|
Hullámhosszak |
1310 nm / 1550 nm |
850 nm / 1310 nm |
|
Beiktatási csillapítás (tip./max.) |
0,3 / 0,22 dB |
0,3 / 0,2 dB |
|
Reflexiós csillapítás (tip./max.) UPC |
> 55 / > 50 dB |
> 25 / > 40 dB |
|
Reflexiós csillapítás (tip./max.) APC |
> 68 / > 60 dB |
NA |
|
Ismételhetőség (500 csatlakoztatás) |
+/- 0,1 dB |
+/- 0,1 dB |
|
Szálmag /Szál / Védelem méret (átm.) |
9/125/155 (G.652 D) |
50/125/155 (OM2) |
|
Csatlakozó |
FC/PC vagy APC (N vagy R tip.) |
FC/PC (N vagy R tip.) |
|
Csatlakozó anyaga |
Rozsdamentes acél (1,4305) |
Rozsdamentes acél (1,4305) |
|
Ferrule anyaga |
Kerámia ferrule |
Kerámia ferrule |
|
Csövezés (900 μm) |
Perforált PTFE (igény szerint) |
Perforált PTFE (igény szerint) |
|
Működési hőmérséklet |
-40…+85 °C |
-40…+85 °C |
|
Az adapter kialakítás |
keskeny-keskeny |
széles-széles |
keskeny-széles |
|
|
Adapter interfész a csatlakozó számára |
FC / PC vagy FC / APC |
|
|
|
|
Kulcs horony |
N tip. (2,15 - 2,20 mm) vagy |
|||
|
Anyag - ház |
Rozsdamentes acél (1,4305) |
|||
|
Anyag - persely |
Kerámia |
|||
|
Karima |
Szögletes |
|||
|
Lézeres jelölés a karimán |
Igény szerint |

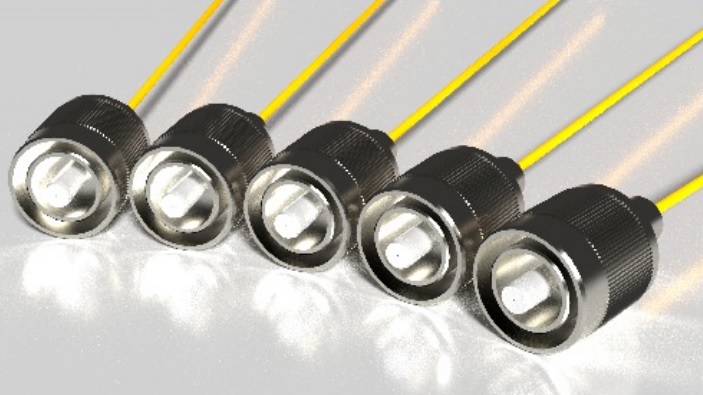

| FC / PC vagy APC UHV Csatlakozók |
 |

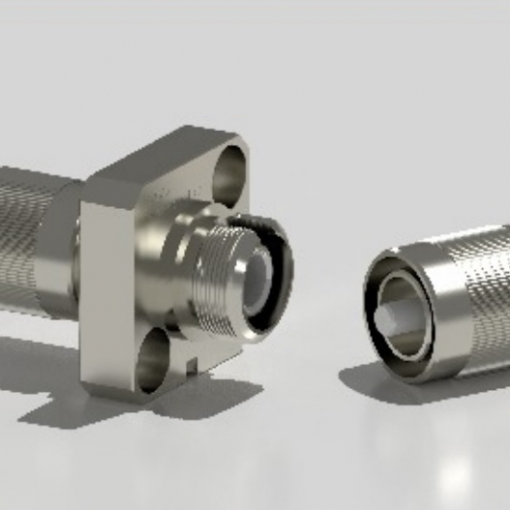

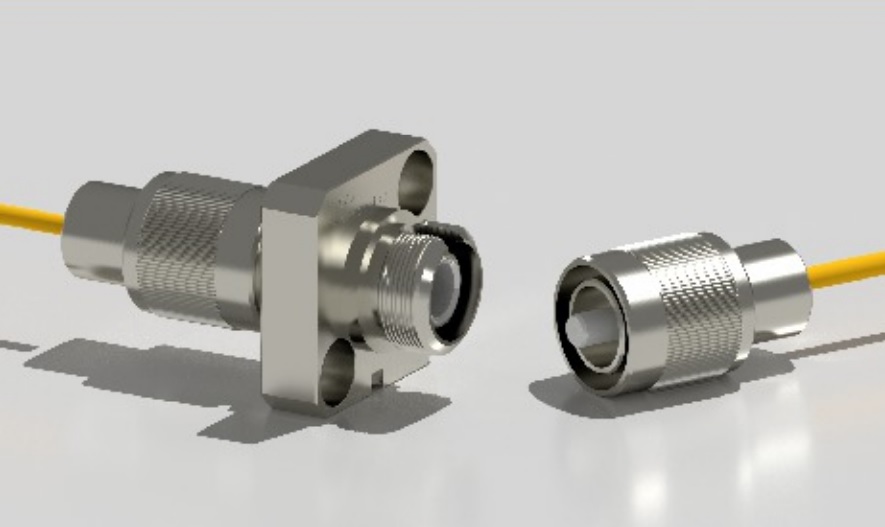

| FC / PC UHV Csatlakozó FC UHV Adapterrel |
 |

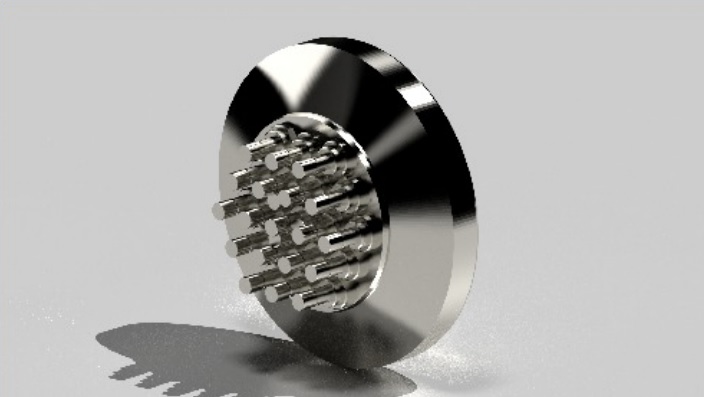

| 19 csatornás UHV FOHermetikus átmenet |
 |
