Mini Modulok (Mini MRP , 2. tip.)

Termékek > Minőségi Száloptika

Mini Modules ARINC 836A Compliant



ARINC 836A kompatibilis Mini Modulok

* MRP - Mini Rack Principle


A  mini modulok egy teljesen egyedi  moduláris rendszert alkotnak az elektromos és optikai összeköttetések számára.  A rendszer keretből, csatlakozó dobozokból és a rögzítő mechanizmusból áll.  A rögzítő mechanizmus a  SQS Vlaknová optika a.s szabadalma (EP2811326A1, patent US 9086549).

Ez a megoldás biztosítja a vezető sínekkel ellátott dobozok megfelelő beillesztését a rack-be. A rendszer fő előnye, hogy hosszú távon képes biztosítani a plug-in jellegű elektromos és optikai csatlakozások optimális pozícióját és stabilitását és funkcionalitását a környezeti feltételek teljes tartományában. A mini modulokban  EN4165 csatlakozókat alkalmazunk . Működési hőmérséklet tartomány  -55°C  -től... +175°C -ig terjed. A vibrációs tesztet az  RTCAD0-160E szabvány szerint folytattuk le ( 20 kHz-ig és 20 g-ig).

Az ARINC 1929-ben alapított vállalat és a különböző transzport rendszerek telekommunikációs fejlesztésében ért el eredményeket.  Jelenleg is legfontosabb tevékenysége a transzport rendszerek telekommunikációjának szabvány kidolgozása. Ebből adódóan szabványai irányadóak a nemzetközi repülőgép iparban is.

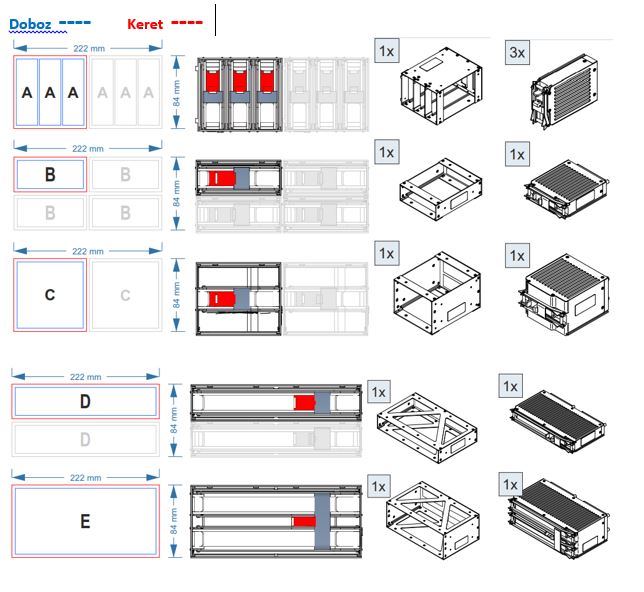

Alapvető keret kialakítások,  Moduláris variációk, Keretek, Dobozok

A, B, C, D, E

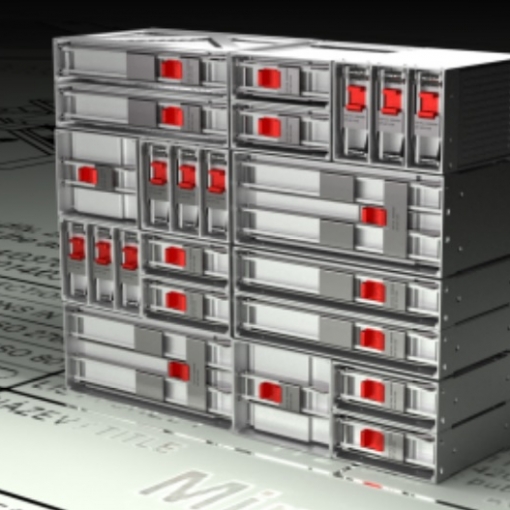

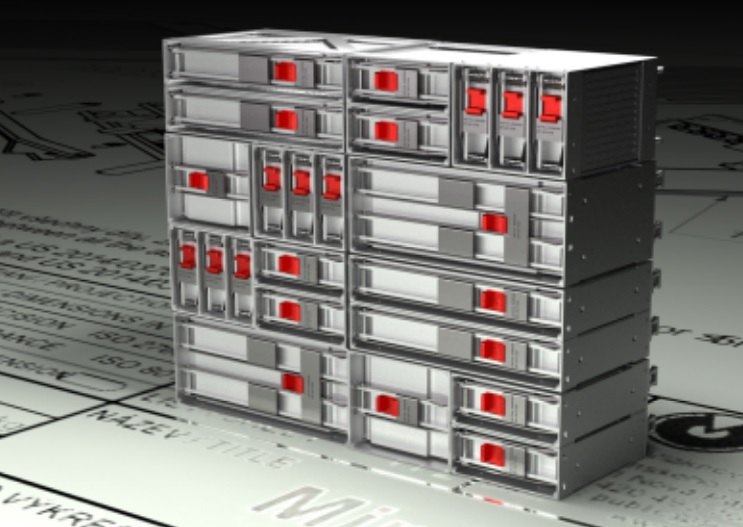

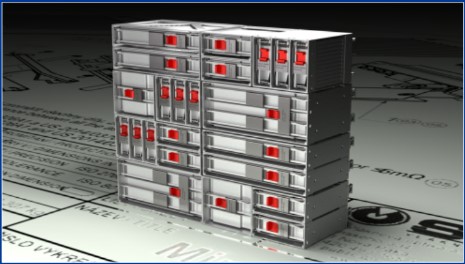

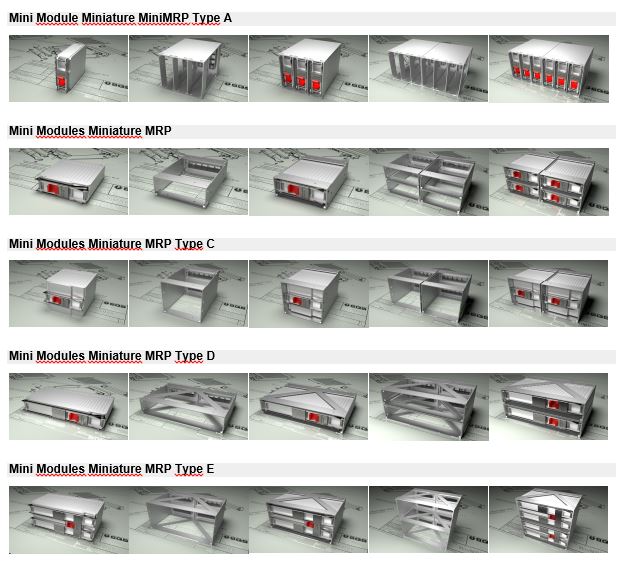

Mini modulok különböző keret változatokban
