Nagy teljesítményű száloptikai csatlakozás
Optical Connectors for High Power Applications
DWDM, CATV, Optikai erősítők, Szabad téri optikai alkalmazások számára
Eredeti oldal megtalálható itt: http://www.sqs-fiberoptics.com/?langue=en&fiberoptics=21
Egy mono módusú száloptikai, nagy teljesítményű csatlakozási megoldás max. 5 W fény teljesítmény átvitele számára. Ez a megoldás a kiterjesztett nyaláb technológián alapul, vagy egy nyaláb kiszélesítő elem és párhuzamosító lencse segítségével (Lensed Fiber Technology ) vagy egy végződtető mag nélküli SM szál darabbal, egy un. véglezáró fej (ill. sapka) alkalmazásával (End Cap Technology).
Mindkét megoldás biztosítja a módus mező átmérőjének kiszélesítését (MDF) és ily módon redukálja a teljesítmény sűrűséget szálvégek csatlakozásánál.
Ez a nagyteljesítményű csatlakozás technológia alkalmazható a legtöbb optikai csatlakozó és szál elrendezés (fiber array) esetében. Megoldható pl. a SM szál és a rövid hullámhossz (400 nm ) kombinációja vagy a PM (polarizáció megtartó) szál alkalmazása illetve az reflexió mentes réteg kialakítására a szálvégeken (ARC - Antireflexion Coating).
.jpg)

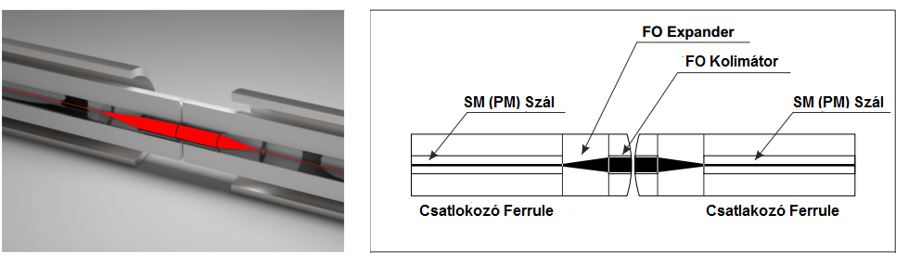

Lencsével ellátott szál (Lensed SM Fiber)
|
Szál típus: |
SM, PM |
|
Szál interfész: |
FC, E2000, ST, SMA, SC, Szál elrendezés, 2D mátrix… |
|
Jel teljesítmény: |
Max. 5 W |
|
Beiktatási csillapítás (tip./max.): |
0,3 dB / 0,4 dB |
|
Reflexiós csillapítás (tip./max.) PC °0 : |
50 dB / 55 dB |
|
Reflexiós csillapítás (tip./max.) APC °8 : |
60 dB / 68 dB |
|
PM szál kioltási arány : |
> 23 dB (PM szál esetén) |
|
MFD (módus mező átmérő): |
25 - 50 µm |
|
Ismételhetőség (500 csatlakoztatás): |
+/- 0,2 dB |
|
Hullámhosszak : |
400 ….. 1620 nm |
|
Működési hőmérséklet : |
-40 + 85 °C |

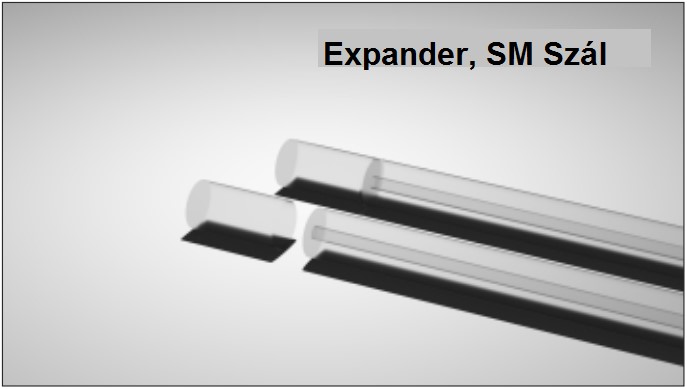

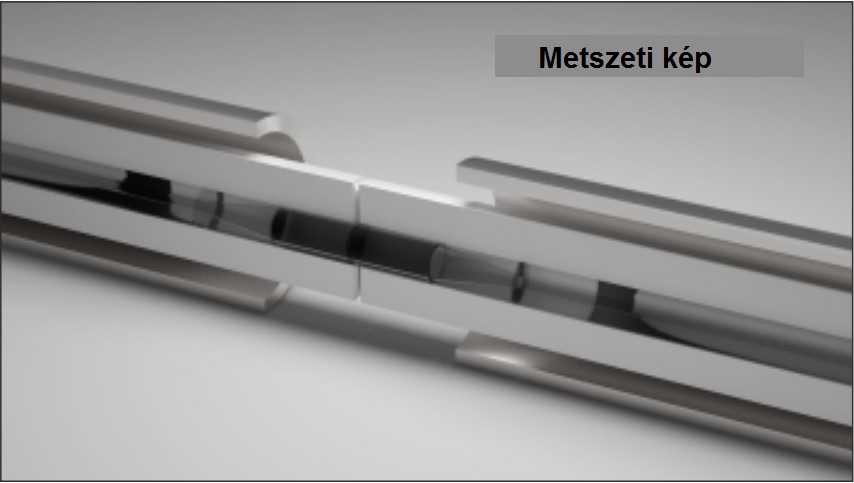

Lensed SM Fiber

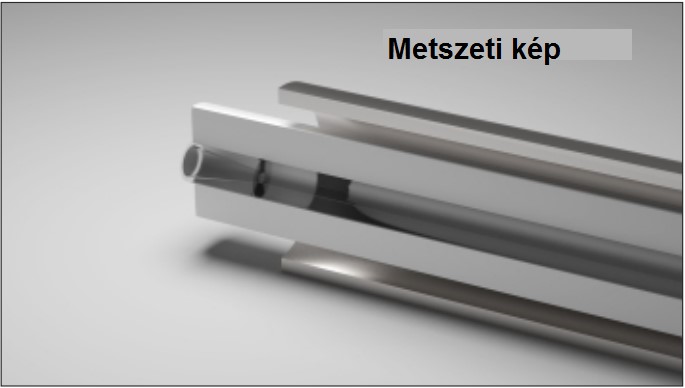

Véglezáró fejjel ellátott szál
|
Szál típus: |
SM, PM |
|
Csatlakozó típus: |
FC, E2000, SC, Szál elrendezés, 2D mátrix… |
|
PM szál kioltási arány : |
> 23 dB (PM szál esetén) |
|
MFD hossz az véglezáró fejben (End Cap) |
Igény szerint |
|
Hullámhosszak : |
400 ….. 1620 nm |
|
Működési hőmérséklet : |
-40 + 85 °C |
|
*Mért érték a referenciához képest 1310 és 1550 nm-en. Szál típus SMF G657 A1(A2) |
|

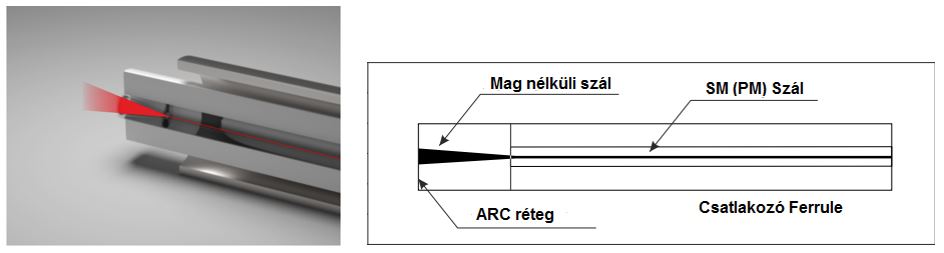

End Capped SM Fiber

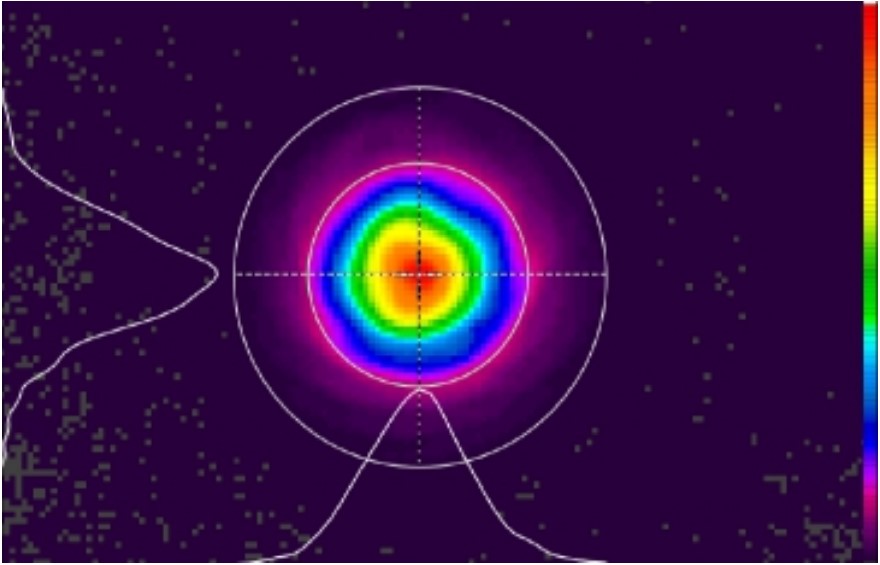

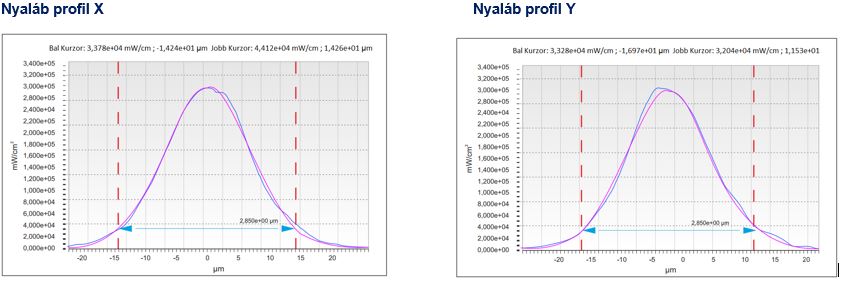

Nagy teljesítményű optikai csatlakozó (HP Connector) közel téri mérése:

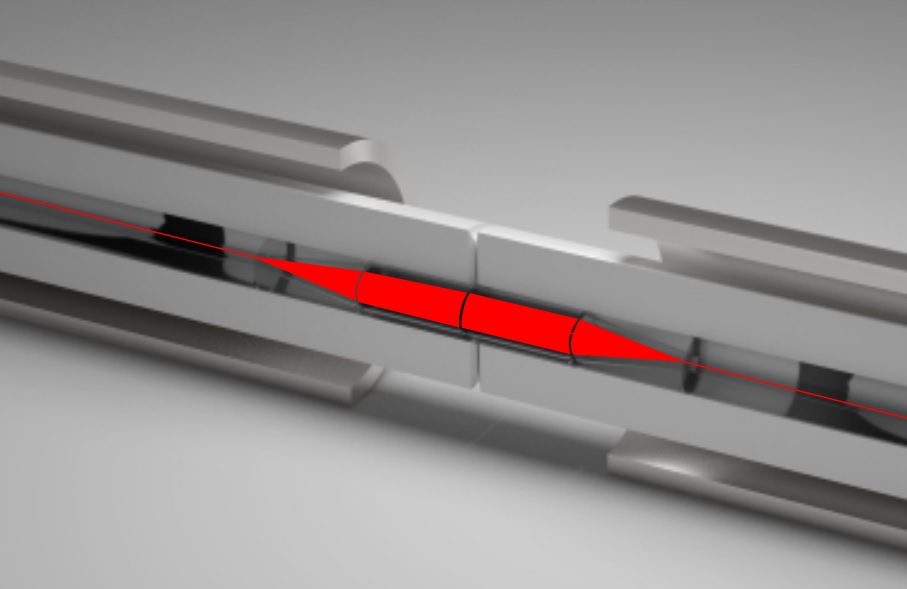

| Kiterjesztett Nyaláb |
 |

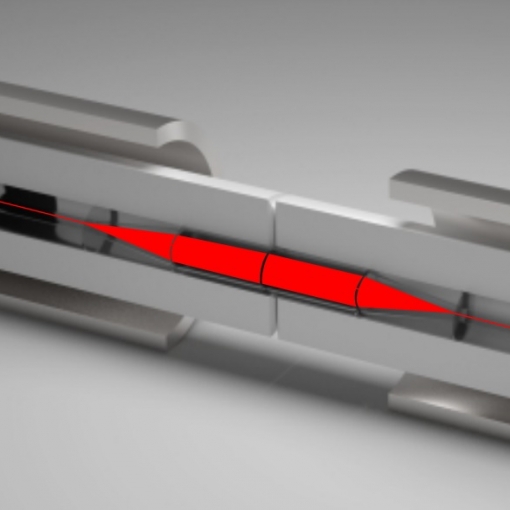

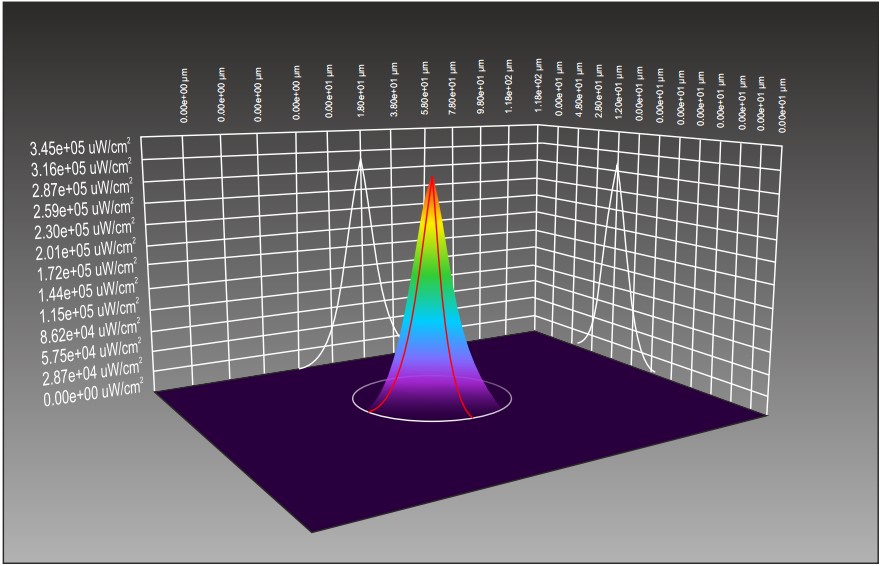

| Kiterjesztett Nyaláb 3D nézetben |
 |
Alkalmazás:

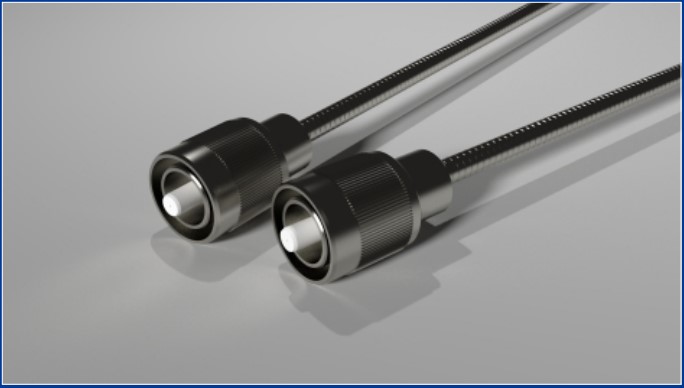

| Nagy teljesítményű FC Csatlakozó |
 |

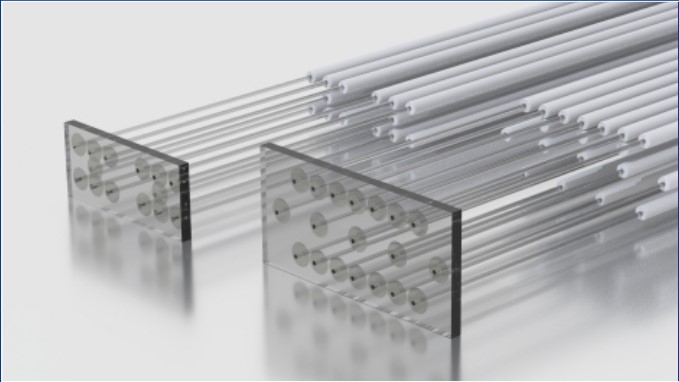

| Nagy teljesítményű Mátrix |
 |

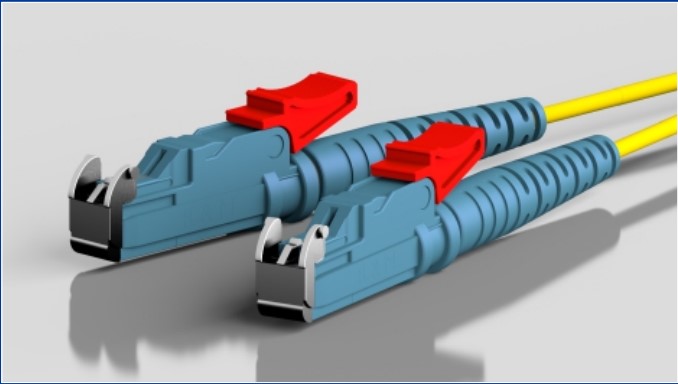

| Nagy teljesítményű E2000 Csatlakozó |
 |
