Alkalmazások:
-
szenzorok
-
WDM rendszerek, optikai erősítők
-
laboratóriumi felhasználás
-
interferometrikus polarizáció modulátorok
-
nagy sebességű telekommunikáció

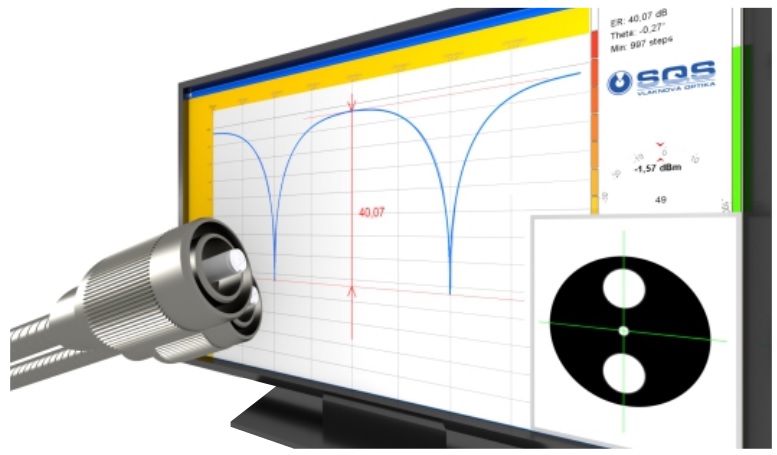

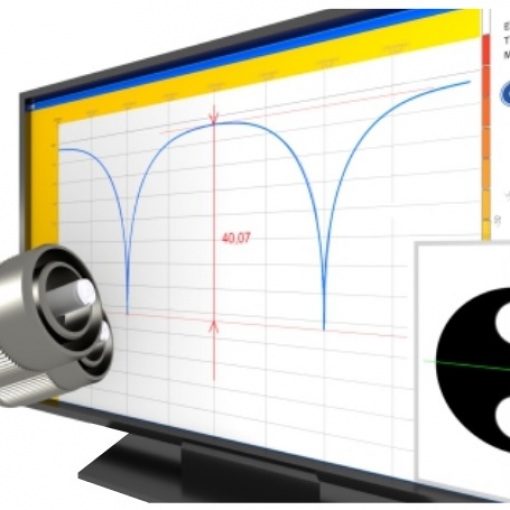

Polarizáció Megtartó (PM) Patch Kábelek Magas Kioltási Aránnyal
High ER Polarization Maintaining Patchcords (in range 405nmn - 1620nm)
Nagy ER értékű PM Patch Kábelek (405nm - 1620nm hullámhossz tartományban)
A polarizáció megtartó patch kábelek számos csatlakozó konfigurációban előfordulnak. Az SQS PM patch kábelek kiváló környezeti stabilitásról tanúskodnak, jellemző rájuk a magas kioltási arány, a nagy reflexiós csillapítás és az alacsony polarizáció függőség.
Ezek a kábelek Panda bow tie vagy elliptikus profilú PM szálakkal készülnek és FC/UPC, FC/APC, SC/UPC, SC/APC vagy LC csatlakozókkal vannak szerelve. Az FC csatlakozók széles (N 2,14mm) vagy keskeny (R 2,02mm) kulccsal lehetnek ellátva.
Ezek a patch kábelek kivitelezhetőek 250 μm-es csupasz szállal, 900 μm-es köpenyezésű, valamint 3mm-es köpenyezésű megoldásokkal. Jellemzőjük a kis beiktatási csillapítás, a magas kioltási arány és a nagy reflexiós csillapítás. A gyors és lassú tengelyek a csatlakozó kulcs helyzetéhez hangolhatók.
A gyártás és a tesztelés a legszigorúbb ipari normák alapján történik, az optikai és mechanikai kialakítások megfelelnek az IEC követelményeknek. Az SQS PM szál csatlakozókra alkalmazott technológiája védett szabadalom ( No. 295401 ).
Tulajdonságok:
-
különleges kerámia ferrule, kompatibilis az FC-vel (keskeny kulcs)
-
nagy kioltási arány , 35 dB-ig /1550nm
-
széles hullámhossz tartomány
-
alacsony szög illesztetlenségi tényező
-
kombinálhatóság különböző szál elrendezésekkel (fiber arrays)
PM Csatlakozók
|
Típus kialakítás |
405 |
460 |
630 |
780 |
980 |
1310 |
1550 |
|
Hullámhossz tartomány (nm) |
400 - 680 |
460 - 630 |
630 - 780 |
780 - 980 |
980 - 1300 |
1280 - 1340 |
1490 - 1620 |
|
Beiktatási csillapítás IL max. (dB) |
1,8 |
1,5 |
1,2 |
0,8 |
0,6, |
0,5 |
0,4 |
|
Beiktatási csillapítás IL tip. (dB) |
1,5 |
1,2 |
0,9 |
0,5 |
0,4 |
0,3 |
0,2 |
|
Kioltási arány (PER) min. (dB) |
20 |
20, 25 |
20, 25 |
20, 25 |
20, 25, 30 |
20, 25, 30 |
20, 25, 30 |
|
Mag / héj méret |
3 / 125 |
3 / 125 |
4 / 125 |
5 / 125 |
6 / 125 |
9 / 125 |
10 / 125 |
|
Reflexiós csillapítás RL, UPC (dB) |
> 50 (tip. 55) |
||||||
|
Reflexiós csillapítás RL, APC (dB) |
> 60 (tip. 68) |
||||||
|
Szög illesztetlenség Θ , valós tengely (⁰ ) |
+/- 2,5 vagy +/- 1,5 |
||||||
|
Ismételhetőség (500 csatlakoztatás) |
+/- 0,2 |
||||||
|
Csatlakozó típus |
FC, SC, MU, LC |
||||||
|
Működési hőmérséklet (°C ) |
- 20 … +70 |
||||||
|
Tárolási hőmérséklet (°C ) |
- 40 … +80 |
||||||
PM Csatlakozók FKK / UPC
|
Csatlakozó |
Módosított FC csatlakozó ultra magas PER érdekében |
|
Beiktatási csillapítás IL tip. (dB) |
0,2 (@1310nm) |
|
Kioltási arány (PER) min. (dB) |
> 35 |
|
Szög illesztetlenség Θ , valós tengely (⁰ ) |
+/- 1,5 vagy +/- 0,8 |
|
Alkalmazások |
Nagy sebességű detektorok, szenzor technika |

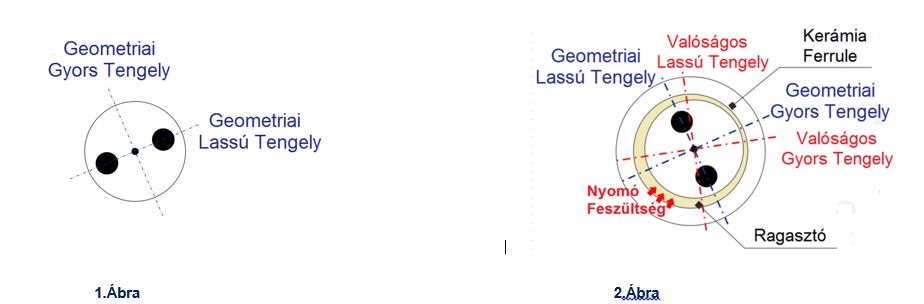

A PM szál valóságos és geometriai tengelye
A geometriai tengelyek (gyors és lassú) a szálon belüli nyomó feszültség hatására jönnek létre, ahol a feszítés iránya megegyezik a lassú tengellyel.(1.Ábra)
A valóságos tengely azért tér el a geometriaitól, mert az alkalmazott ragasztás nem teljesen ideális és további nyomást gyakorol a szál magjára (2.Ábra)

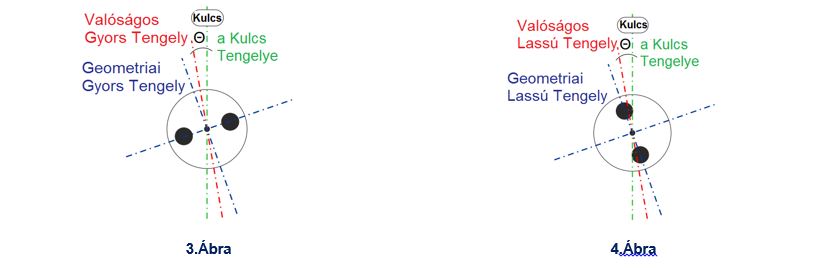

Szög illesztetlenség Θ
